采用高速32位处理器,全部采用光耦隔离可直接接开关及电机驱动器等,带继电器输出接口可直接驱动警示灯蜂鸣器等大功率设备,带电源及输入输出信号指示灯,提供项目实例程序,提供原理图,工业级控制器,抗干扰能力超强!!

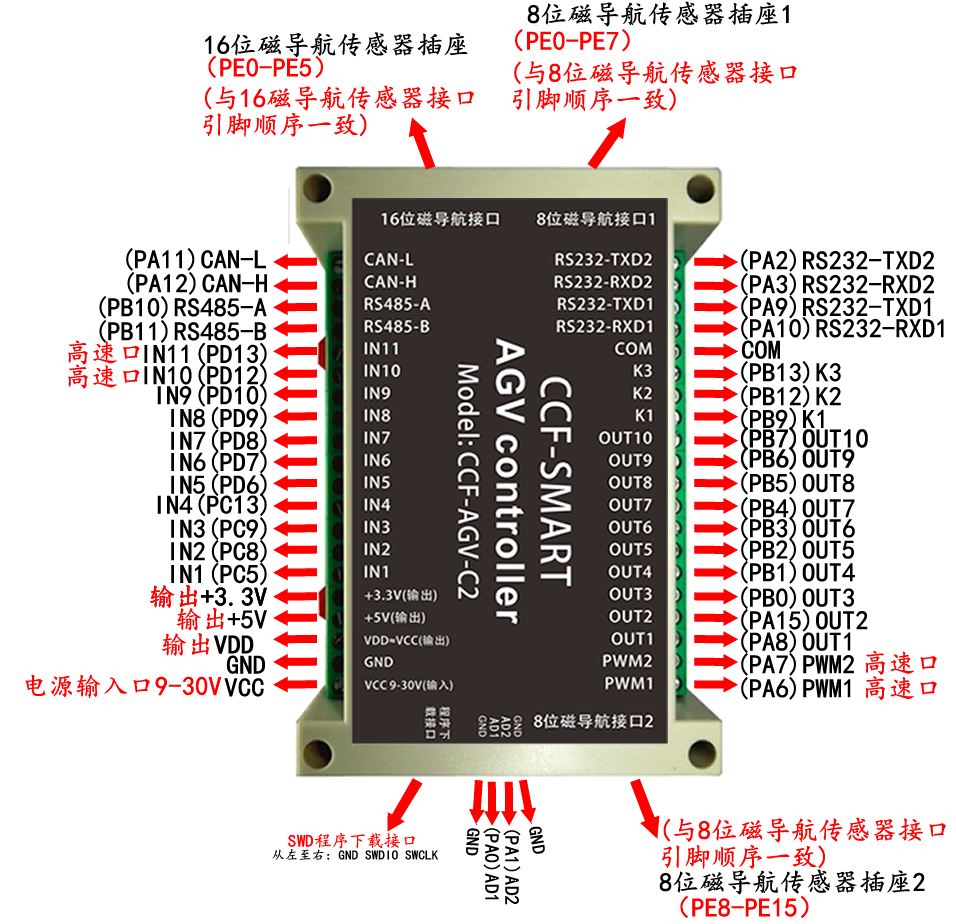

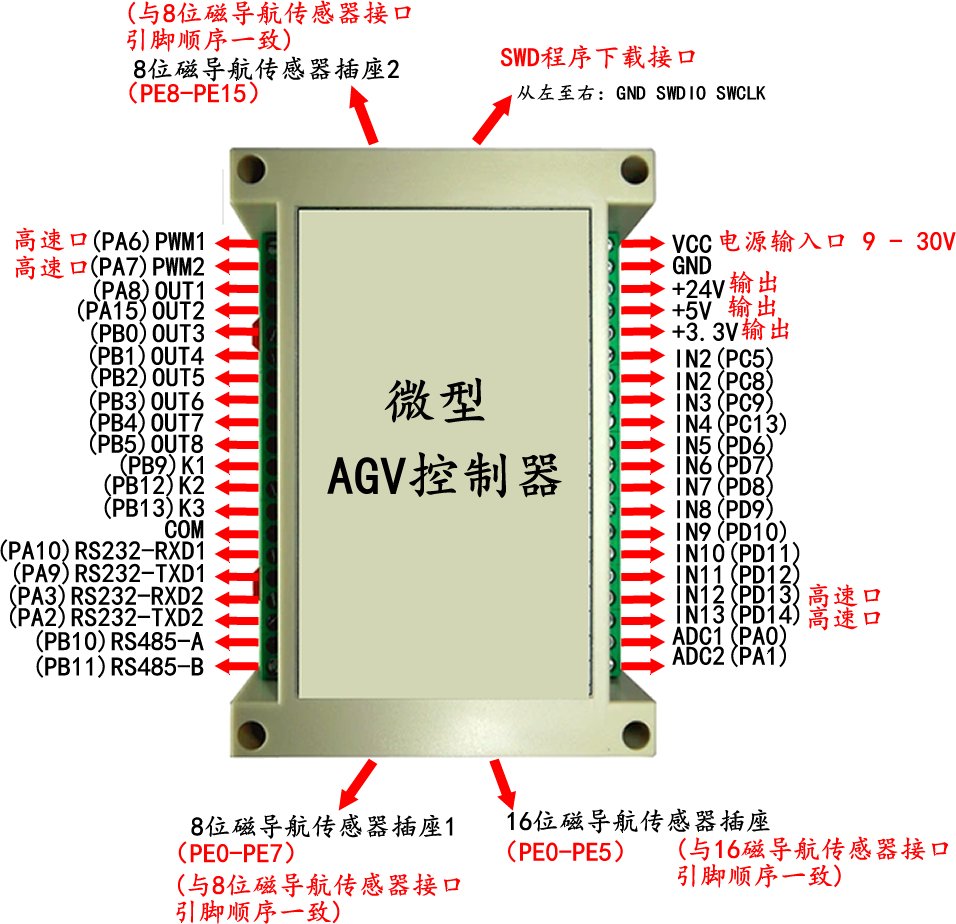

控制器参数说明:
1、1路电源输入口(9-30V);
2、24V、3.3V及5V电源输出口各1路(最大电流2A,方便给外部设备供电);
3、SWD程序烧路接口1路(送下载线一条,送驱动程序,安装后直接下载程序);
4、13路开关量输入口(内部全部采用光耦隔离,其中2路为高速输入口,方便采集高速脉冲,实现PID闭环控制);
5、2路模拟量输入口(采集电压:0-3.3V ,如果采集高电压需要串接电阻);
6、8位磁导航10pin座输入口2路,可直接与8位磁导航传感器连接及供电;
7、16位磁导航20pin座输入口1路,可直接与16位磁导航传感器连接及供电;
8、8路开关量输出口(内部全部采用光耦隔离,其中2路为高速输出口,方便提供高速脉冲输出及实现电机PWM调速);
9、3路继电器输出口(允许通过最大电流2A),有一个共用的COM口,可实现大功率设备控制及驱动;
10、2路RS232接口;
11、1路RS485接口;
12、整体尺寸:145*110*40MM;固定孔尺寸:135*70MM;孔径:4MM;
13、导轨底座,方便与导轨连接,拆卸方便;
14、主芯片:STM32F407VET6;
