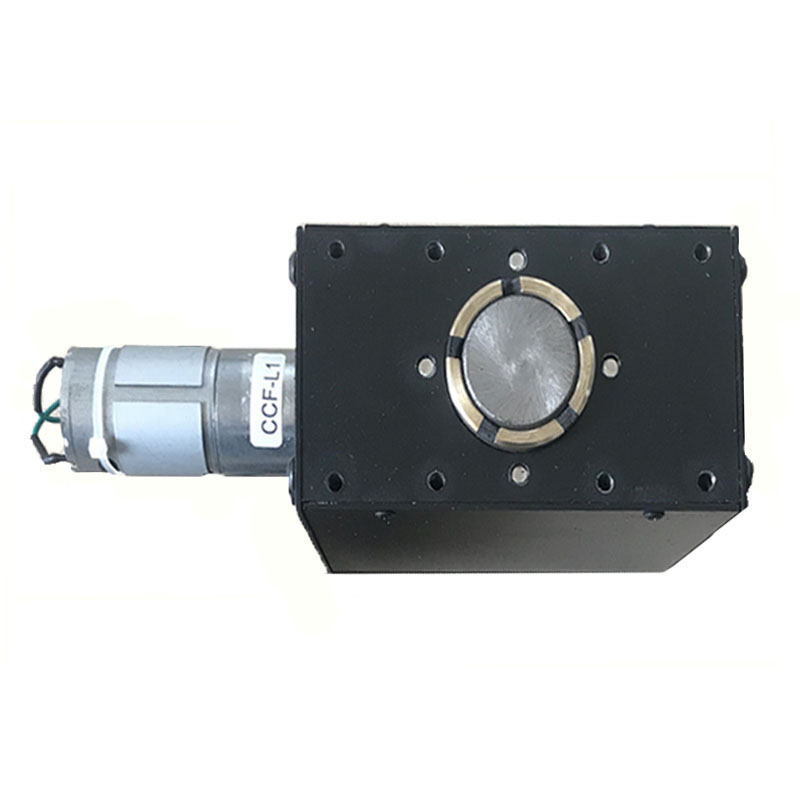

型号：CCF-L1
◆ 工作电压：9-30V；
◆ 功耗：15W;
◆ 逻辑电平：高电平3.3-30V,低电平0V；
◆ 牵引力：200-1000公斤；
◆ 升降范围：0-50毫米；
◆ 升降保护：升降限位开关保护，防止电机烧坏
◆ 升降速度：速度25MM/秒；
◆ 工作湿度：10－90% RH；
◆ 工作温度：-25℃－+85℃；
◆ 防护等级：IP-67;
◆ 外壳材质：铁质。
四、控制说明：
绿色信号线 白色信号线 工作状态
低电平 悬空或高电平 上升
悬空或高电平 低电平 下降
悬空或高电平 悬空或高电平 停止
五、限位信号说明：
工作状态 棕色信号线 黄绿信号线
到达上限位 输出低电平 无输出
到达下限位 无输出 输出低电平
红线：DC 9-30V；
黑线：GND
绿线：S1信号输入
白线：S2信号输入
棕线：上限位信号输出
黄绿线：下限位信号输出
